Jak stavím Mini Vedlybu

23.2.2008

Protože jsem okolnostmi nucen opět se zabývat stavbou Vedlyby (tak já jí říkám, tý lítající verlybě:), dovolil jsem si sepsat všechny důležité kroky stavby, které snad pomohou začínajícím modelářům, kteří buďto staví modely dle jejich vlastní fantazie, anebo těm, kteří staví z mnou dodaných předloh Vedlyby.

Okolnosti jsou to především tyto: a) dnes jsem podcenil vyváženost vrtule, poté, co jsem se rozhodl sekat drn na letišti a opět se vytrhl předek trupu s přepážkou a motorem, Vedlyba vícekrát opravovaná, zaslouží si odpočinek.., b) Láďa Zv. se rozhodl postavit také Vedlybu a určitě by mne pronásledoval všetečnými otázkami ;-) Mám pro něj připravené vyřezané předlohy, ještě o tom neví...

Tak a teď ke stavbě trupu.

Vedlybu stavím z Extropurových desek 6mm. K dostání v Bauhausu vpravo vzádu u Koberců ;-). Lepím převážně lepidlem UHU Por, k dostání tamtéž(v OBI ho nemají). Méně pak používám 5 min epoxid. UHU Porem lepím hlavně proto, protože nemusím fixovat zaoblené části. Nanesu lepidlo na obě lepené plochy, nechám cca 10 min zavadnout a přimáčknu k sobě. Už to nejde odtrhnout.

Protože jsem měl obkresy Vedlyby od minula, vyřízl jsem je(pro Láďu Zv.), zabrousil hrany a plochy jak maji byt a opět je obkreslil 3x na volný Extrupor. Ještě jednu verzi jsem vyřízl a s ní také budu pracovat.



Mám vyřezané části, které musím obrousit do požadovaného tvaru. Bočnice musí být naprosto stejné aby nedošlo ke křivostem, proto jsem je na několika místech k sobě přilepil oboustrankou (jsem zvědav, jak se mi je podaří odtrhnout:)



Zítra budu pokračovat lepením bočnic na základnu, budu brousit hrany a chtěl bych začít na křídle.

---



26.2.2008

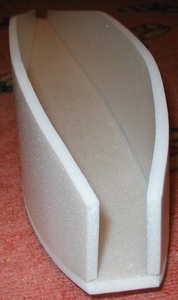

Včera jsem přilepil bočnice na základnu.



Také jsem si připravil 3 přepážky do zadní části trupu, nařezal desky pro křídlo: 800x150 a 800x155.

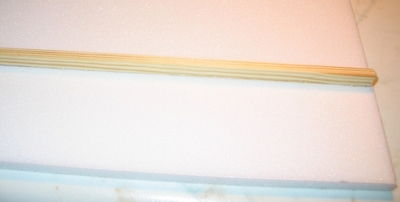

Na spodní desku křídla jsem nalepil(UHU Porem) smrkovou lištu 8x4 v 1/3 od náběžky křídla.

Zabrousil jsem styčné plochy horní desky, aby pěkně dosedly na základnu.



Horní desku ohybám přes roh stolu, aby měla požadovaný tvar.

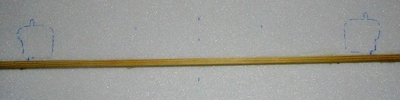

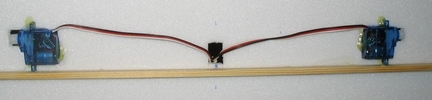

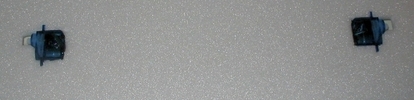

Dnes jsem vlepil připravené 3 přepážky do zadní části trupu, vyřízl otvory pro serva ve spodní desce křídla a serva do nich zasadil. Serva jsem zajistil třemi kapkami Purexu. Nechtěl jsem moc, ale po navlhčení Purex dost vypěnil, potvora ;) Maximálně to bude mít vliv na případné vyndání serva v případě poruchy.

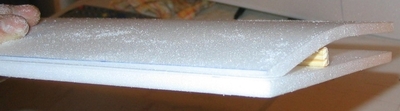

Ještě před přilepením horní desky křídla jsem upravil její hloubku, musel jsem uříznout cca 4mm, protože přesahovala. Přilepil jsem horní desku křídla, vše "páslo" jak mělo:)

Následně provádím broušení náběžné hrany a hrany na opačné straně. Začíná se to podobat křídlu. Zkouším pevnost, zdá se OK.

A dále již bez popisu...



RadekC, 23. 2. 2008
